Relés de interface (interposing relay)

Relés de interface fazem a ponte entre controladores e equipamentos de campo, oferecendo adaptação e separação entre circuitos.

Relés de interface isolam circuitos, adaptam níveis elétricos e multiplicam contatos entre controladores e cargas.
Relé de interface — visão técnica
Relé de interfaceENTRADA → PROCESSO → SAÍDAComandoRelé de interfaceA1 · A2CargaConsulte sempre a pinagem e o diagrama do fabricante.
Sequência de funcionamento
1O CLP ou microcontrolador energiza a bobina.
2A armadura comuta contatos isolados.
3O sinal é adaptado para outro circuito.
4A base permite substituição rápida.
Funções principais
Isolação
Adaptação
Multiplicação
Manutenção
Especificações e referências
Bobina5/12/24 Vcc
Corrente da bobina30 a 80 mA
ContatosAté 250 Vca / 30 Vcc*
Configuração1 ou 2 reversíveis
MontagemSoquete / trilho DIN
Cuidados técnicos
Atenção: Em bobinas DC use proteção flyback; em cargas AC indutivas avalie RC ou varistor.
  • Separe circuitos de comando e potência.
  • Use proteção e cabos dimensionados.
  • Teste a lógica antes da carga final.
  • Registre ajustes e terminais no projeto.

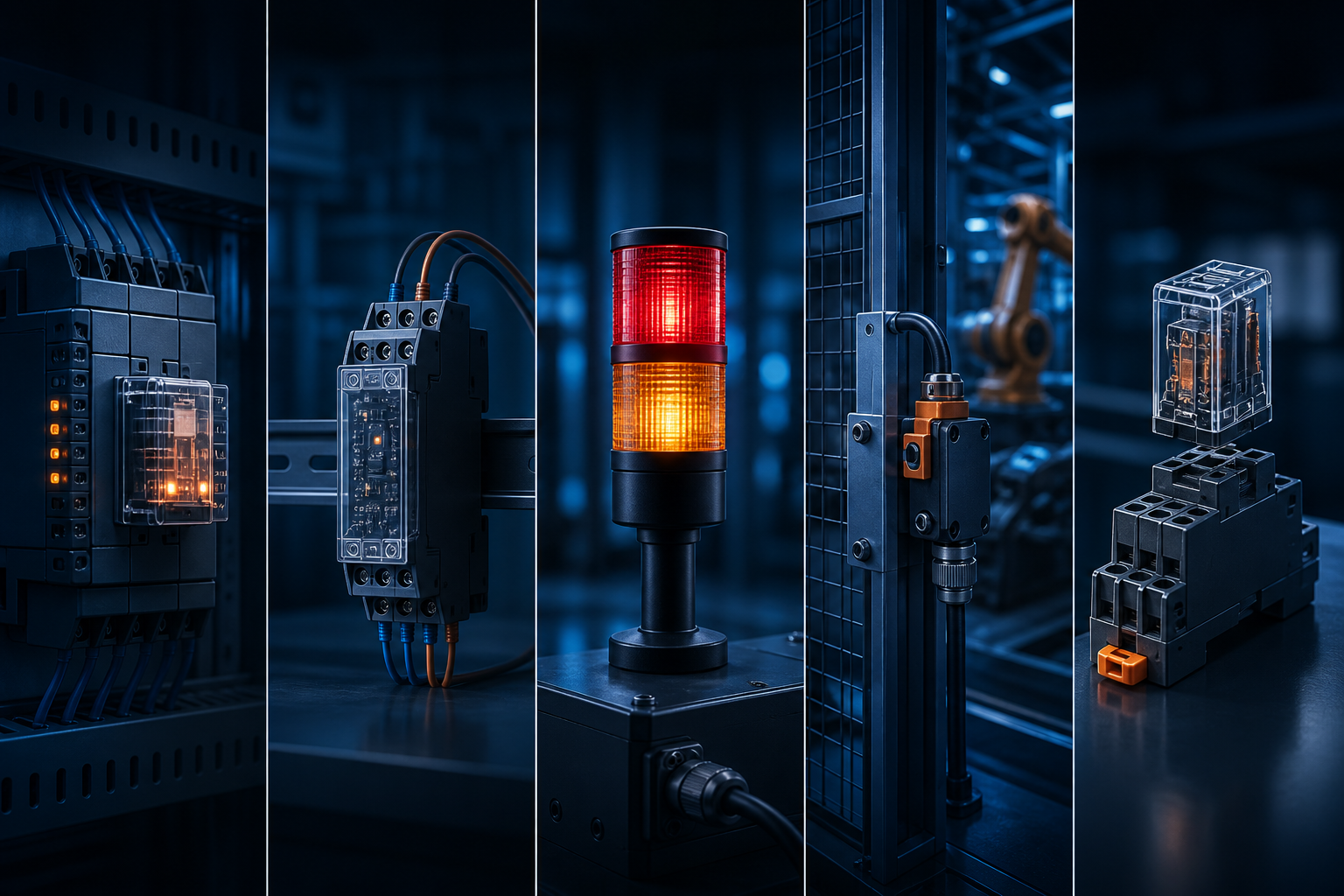

Aplicações comuns
Saída de CLP
Saída de CLP
Adaptação
Adaptação
Sinalização
Sinalização
Intertravamento
Intertravamento
Manutenção
Manutenção

Por que utilizar

  • Adaptar tensão e corrente entre saída de CLP e carga.
  • Multiplicar contatos disponíveis.
  • Facilitar manutenção com módulos plugáveis.
  • Proteger a saída do controlador contra parte dos esforços da carga.

Aplicação típica

Uma saída de 24 Vcc do CLP energiza a bobina do relé de interface. O contato comuta uma entrada em outra tensão ou a bobina de um contator.

Seleção

Considere tensão da bobina, material dos contatos, corrente mínima e máxima, capacidade para cargas indutivas, indicador e botão de teste.
