Relés auxiliares de acionamento

Relés auxiliares ampliam contatos, executam intertravamentos e organizam comandos e sinalizações.

Relé auxiliar — visão técnica

Sequência de funcionamento

1O circuito de comando energiza A1–A2.

2A armadura altera os contatos auxiliares.

3Os contatos executam lógica e sinalização.

4Ao desligar, a mola retorna ao repouso.

Funções principais

Bobina A1–A2

13–14 NA

21–22 NF

Soquete

Especificações e referências

Bobina	AC ou DC conforme modelo
Contatos	NA, NF ou reversíveis
Montagem	Soquete / trilho DIN
Proteção DC	Diodo flyback
Uso	Comando, lógica e sinalização

Cuidados técnicos

Atenção: Respeite tensão da bobina e corrente dos contatos. Em bobina DC, observe polaridade e proteção.

• Separe circuitos de comando e potência.
• Use proteção e cabos dimensionados.
• Teste a lógica antes da carga final.
• Registre ajustes e terminais no projeto.

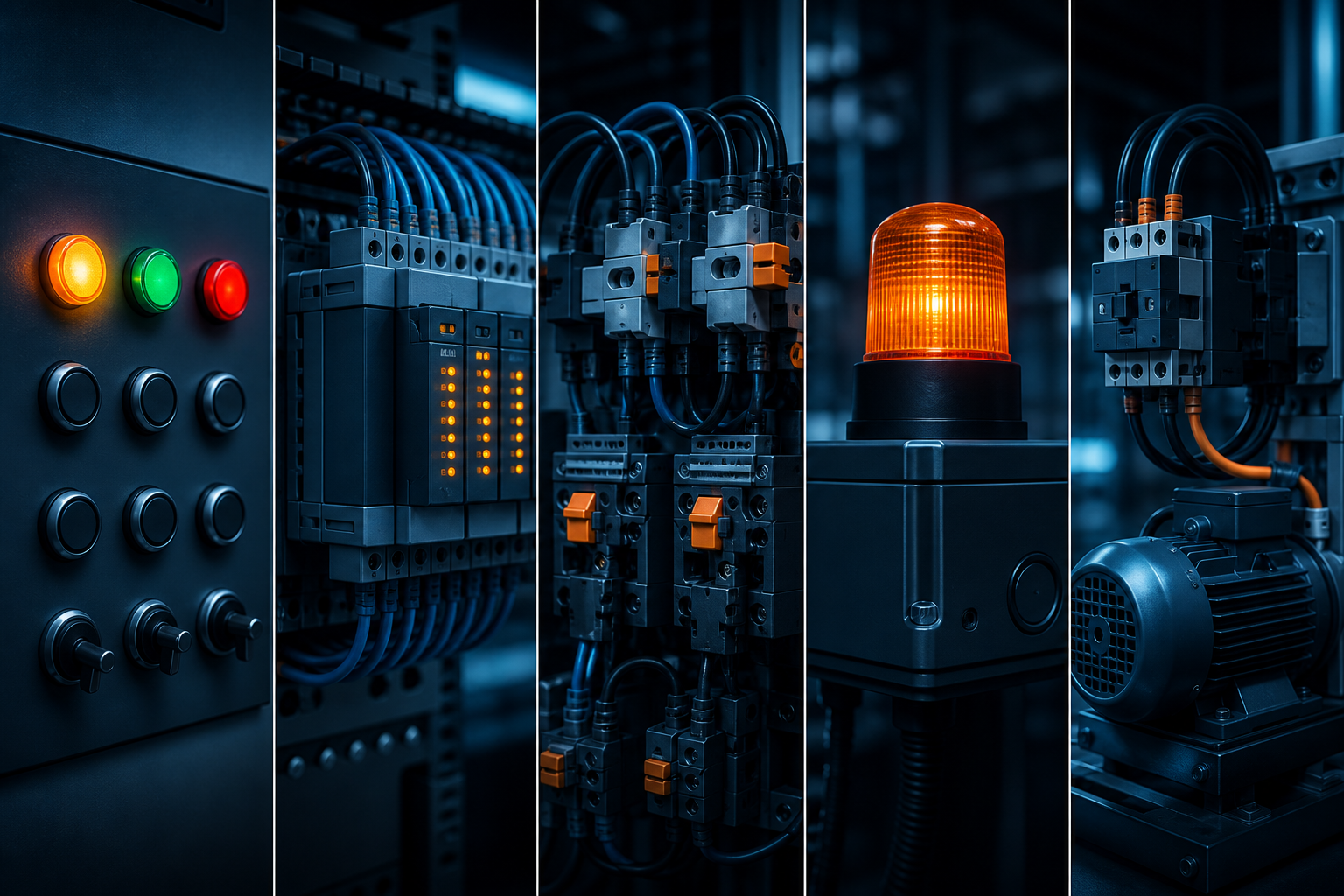

Aplicações comuns

Sinalização

I/O de CLP

Intertravamento

Alarmes

Comando auxiliar

Exemplo de código — ESP32 / Arduino

Exemplo didático do circuito de baixa tensão Copiar código

const int RELE_AUX=25;
void setup(){ pinMode(RELE_AUX,OUTPUT); digitalWrite(RELE_AUX,LOW); }
void loop(){ digitalWrite(RELE_AUX,HIGH);delay(2000);digitalWrite(RELE_AUX,LOW);delay(2000); }

O código não substitui proteções, intertravamentos físicos, análise de risco nem o projeto elétrico.

Gerar PDF Imprimir Compartilhar

Funções no painel

• Repetir um sinal para vários circuitos.
• Criar selagem e intertravamento.
• Adaptar tensão entre comando e equipamento.
• Disponibilizar contatos NA e NF adicionais.

Exemplo de selagem

Um botão de partida energiza a bobina. Um contato auxiliar NA em paralelo com o botão mantém o circuito ligado até que o botão de parada ou uma proteção abra o caminho.

Organização

Identifique bobinas e contatos no diagrama, use numeração coerente de fios e bornes e mantenha relés associados próximos no painel.
