Diferença entre relé e contator

Relés e contatores são dispositivos eletromecânicos usados para acionar cargas elétricas através de uma bobina. A principal diferença está na capacidade de corrente, no tipo de aplicação e na robustez.

Relé

• Dispositivo compacto.
• Indicado para cargas baixas.
• Várias opções de tensões de bobina.
• Vários contatos: 1, 2, 3 ou 4 reversíveis.
• Uso comum em circuitos de comando, eletrônica, automação e sinalização.

Capacidade típica dos contatos	5 A a 10 A
Tensão máxima típica	Até 250 Vca / 30 Vcc
Aplicações	Comandos, sinalização, intertravamentos e CLPs

Simbologia do relé — norma IEC

Bobina

Contato NA

Contato NF

Reversível

Exemplos de uso do relé

Acionamento de lâmpadas

Sinalizações

Comandos de CLPs

Automação eletrônica

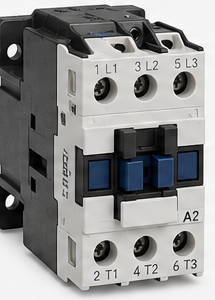

Contator

• Dispositivo robusto e de maior porte.
• Indicado para cargas altas: motores, resistências e máquinas.
• Projetado para manobras frequentes e prolongadas.
• Possui contatos principais de potência e contatos auxiliares.
• Uso comum em partidas de motores, aquecimento, máquinas e painéis industriais.

Capacidade típica dos contatos	9 A a 500 A ou mais
Tensão máxima típica	Até 690 Vca
Aplicações	Partida de motores, máquinas e força

Simbologia do contator — norma IEC

Bobina

Contatos principais — 3 polos

Auxiliar NA

Exemplos de uso do contator

Partida de motores

Comando de resistências

Máquinas e equipamentos

Painéis industriais

Resumo rápido

Característica	Relé	Contator
Tamanho	Pequeno	Grande
Corrente	Baixa — normalmente 5 a 10 A	Alta — 9 a 500 A ou mais
Tensão típica	Até 250 Vca / 30 Vcc	Até 690 Vca
Frequência de manobra	Menor	Alta
Aplicação	Comando e sinalização	Potência e força

Gerar PDF Imprimir

Compartilhar

WhatsApp Facebook LinkedIn X / Twitter E-mail Copiar link

Relé: comando e sinalização

O relé eletromecânico é compacto e indicado principalmente para cargas menores. Pode ter contatos reversíveis e bobinas em diferentes tensões, sendo comum em comandos, CLPs, sinalização e automação eletrônica.

• Corrente típica dos contatos: aproximadamente 5 A a 10 A.
• Tensões usuais: até 250 Vca ou 30 Vcc, conforme o modelo.
• Contatos identificados como COM, NA e NF.

Contator: potência e robustez

O contator é construído para cargas maiores e manobras frequentes. Possui contatos principais de potência, normalmente três polos, e pode receber contatos auxiliares.

• Aplicado em motores, resistências, aquecimento e máquinas.
• Correntes que podem variar de poucos amperes a centenas de amperes.
• Maior durabilidade mecânica e elétrica para operação repetitiva.

Comparação rápida
