O SSR (Solid State Relay) é um relé eletrônico que utiliza semicondutores para realizar o chaveamento, sem partes móveis. Oferece alta velocidade de comutação, maior vida útil e operação silenciosa.

Exemplo de SSR

Sem partes móveis.
Alta velocidade de comutação.
Maior vida útil.
Operação silenciosa.
Resistente a vibrações.
Sem faíscas ou desgaste mecânico.

Modelo	SSR-25DA
Tensão de carga	24–380 Vca
Corrente de carga	25 A
Tensão de comando	3–32 Vcc
Tipo de saída	CA — Zero Crossing

Como funciona

O sinal CC acende o LED interno.
A luz aciona o fototriac.
O fototriac dispara o TRIAC de potência.
O TRIAC alimenta a carga CA.

Diagrama elétrico típico

Tipos de SSR

CC para CC — DC/DC
CC para CA — DC/AC
CA para CA — AC/AC
CA para CC — AC/DC

Vantagens

Vida útil muito longa
Chaveamento rápido e silencioso
Sem faíscas
Resistente à vibração

Cuidados

Maior geração de calor
Exige dissipador em correntes altas
Verificar zero-cross ou random
Dimensionar corrente e tensão

Formas de acionamento

Saída de transistor NPN

Saída de transistor PNP

Montagem com dissipador

Use dissipador dimensionado para a corrente.
Aplique pasta térmica entre o SSR e o dissipador.
Garanta ventilação ao redor do conjunto.

Nunca monte um SSR de alta corrente diretamente sobre plástico ou madeira.

Aplicações comuns

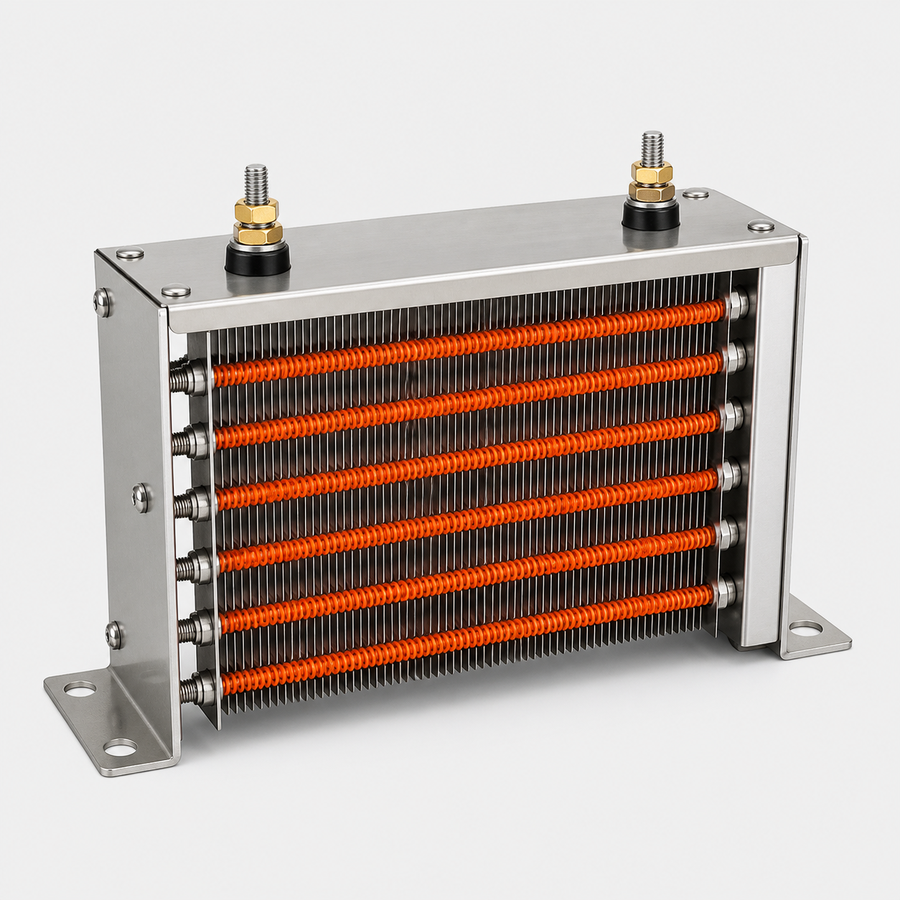

Resistências aquecedoras

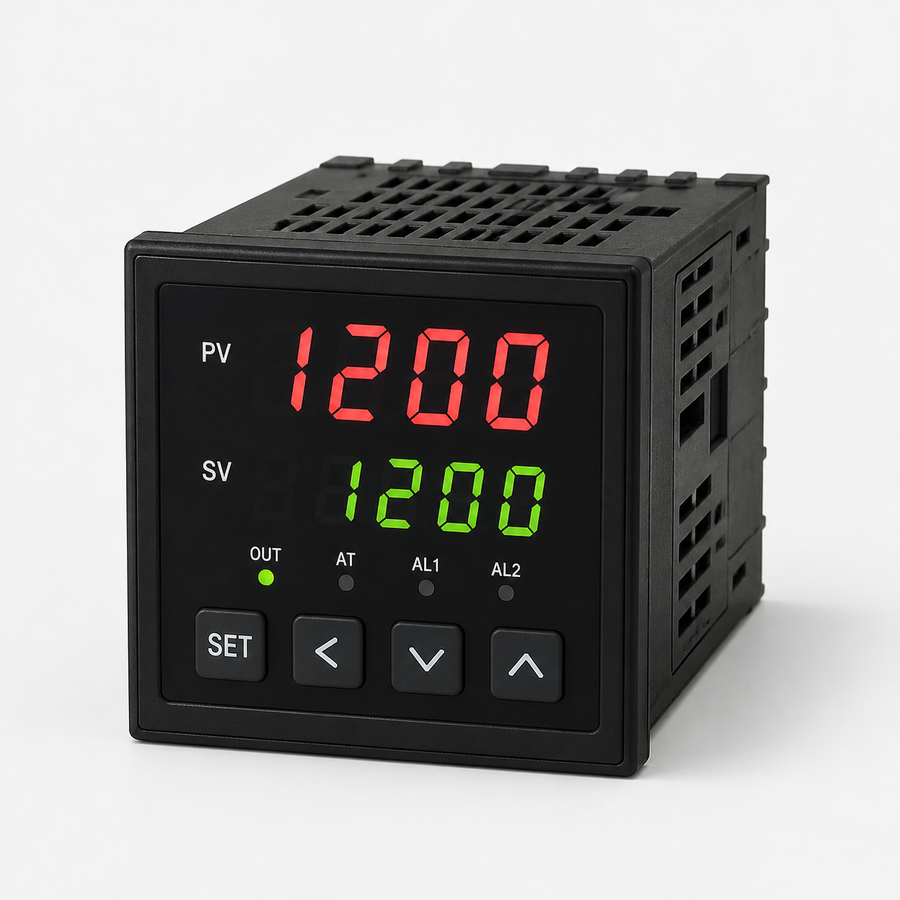

Controle de temperatura

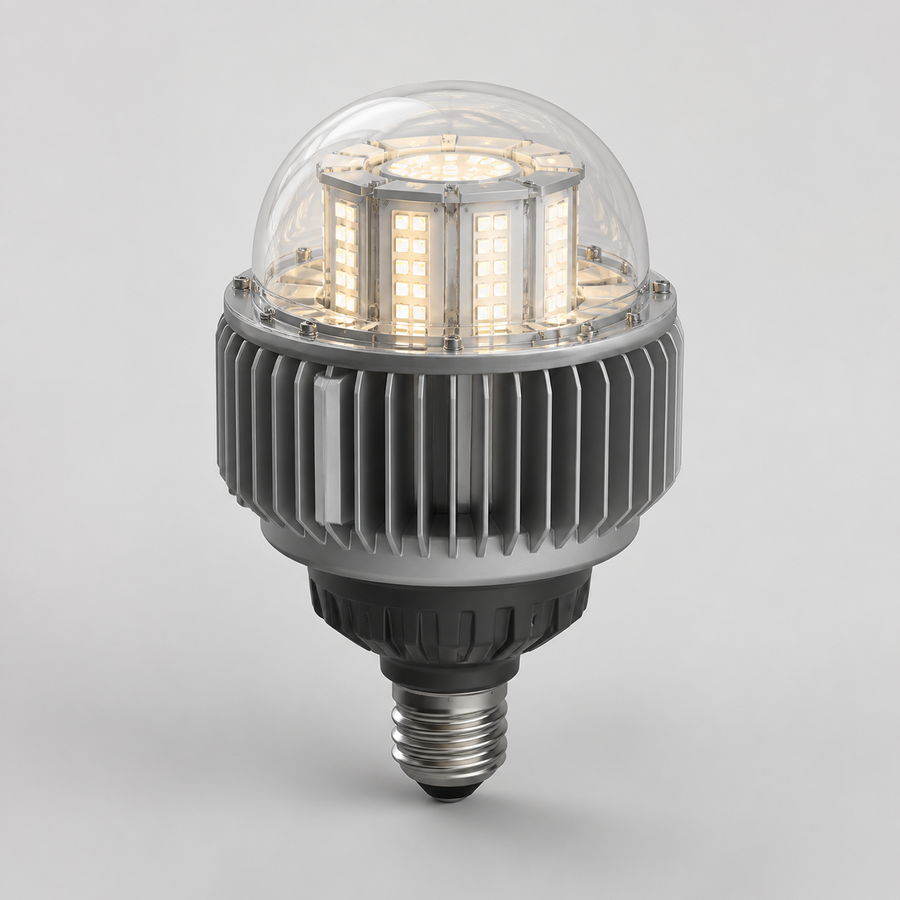

Iluminação de potência

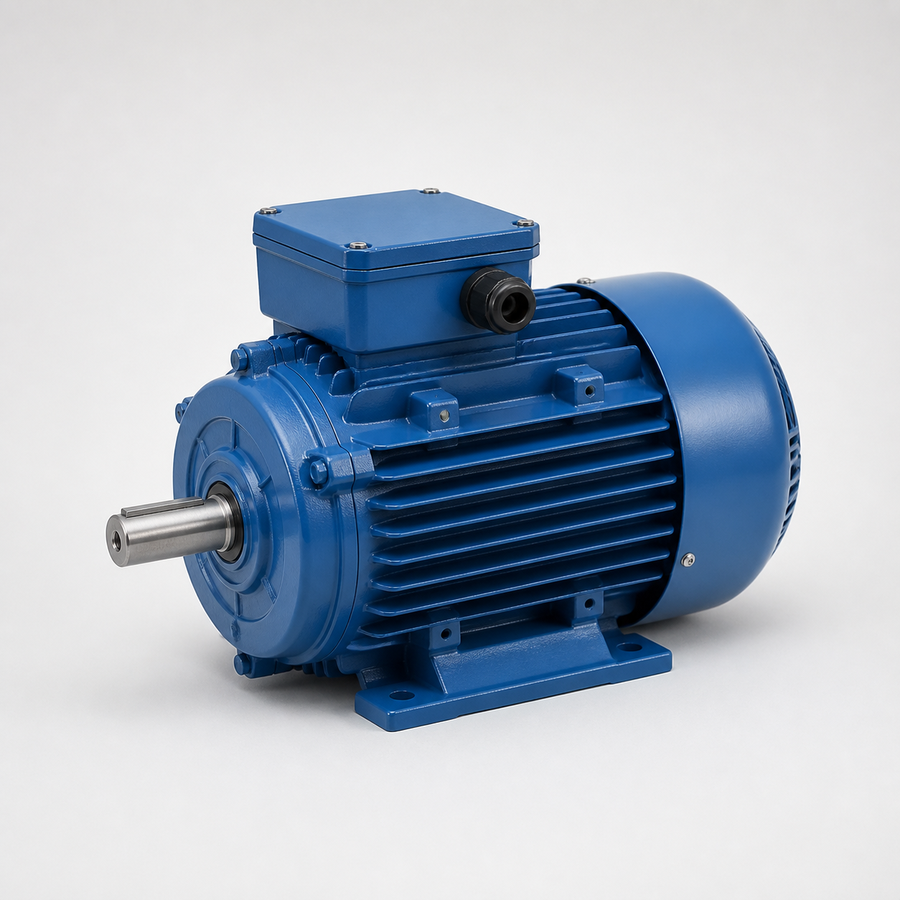

Motores monofásicos

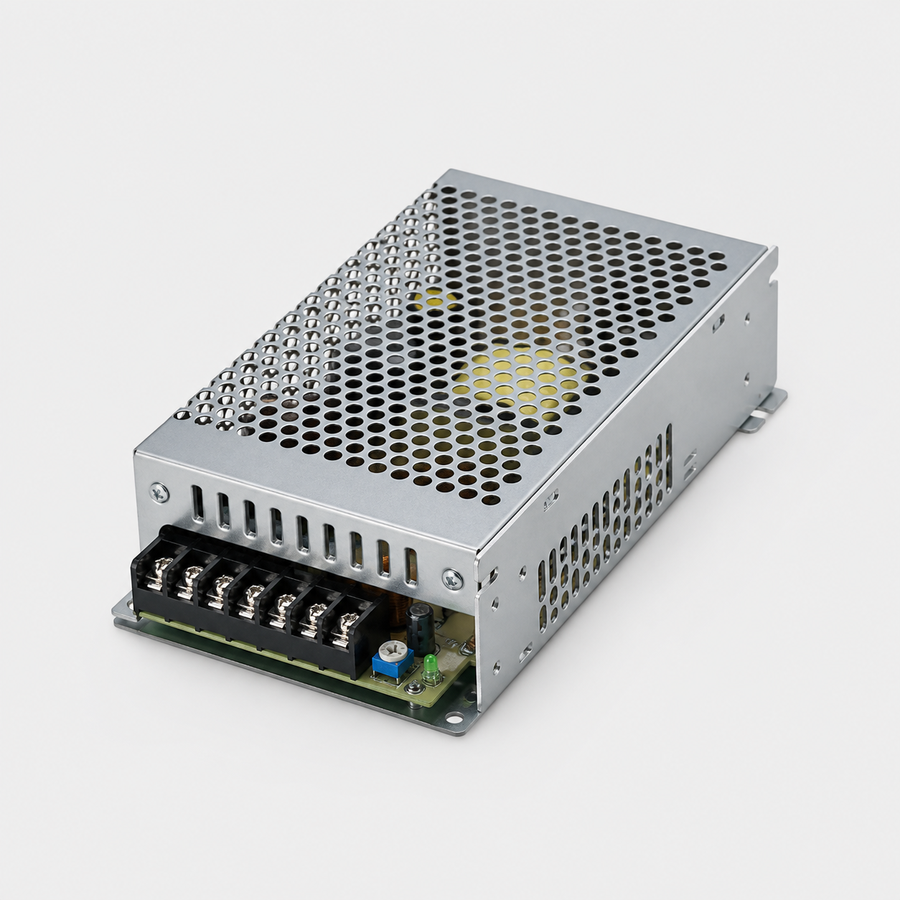

Fontes de alimentação

Comparativo: relé eletromecânico × SSR

Característica	Relé eletromecânico	SSR
Partes móveis	Sim	Não
Vida útil	≈ 10⁵ operações	≈ 10⁸ ou mais
Velocidade	Milissegundos	Microssegundos
Ruído	Sim — clique	Não
Faíscas	Podem ocorrer	Não
Resistência à vibração	Baixa	Alta
Consumo do comando	Mais alto	Muito baixo
Geração de calor	Baixa	Alta — requer dissipação
Custo	Baixo	Mais alto

Conexão e dimensões

Conexão dos terminais do SSR — **1/L1:** entrada CA · **2/T1:** saída CA · **3/A1:** comando positivo · **4/A2:** comando negativo.

Dimensões aproximadas do SSR — Exemplo: 44 × 57 × 28 mm. As dimensões variam conforme o fabricante.

O que muda em relação ao relé mecânico

O relé de estado sólido utiliza semicondutores para chavear a carga. Não há armadura nem contato móvel, portanto não existe ruído de comutação ou desgaste mecânico dos contatos.

Acionamento rápido e silencioso.
Boa opção para ciclos frequentes.
Entrada e saída geralmente isoladas por optoacoplador.

Tipos de saída

Tipo	Uso típico
SSR para CA	Triac ou tiristores; resistências e cargas em corrente alternada.
SSR para CC	MOSFET ou transistor; cargas em corrente contínua.

Perdas e aquecimento

O SSR apresenta queda de tensão durante a condução e dissipa calor. Correntes maiores normalmente exigem dissipador, ventilação e redução de capacidade conforme a temperatura do painel.
